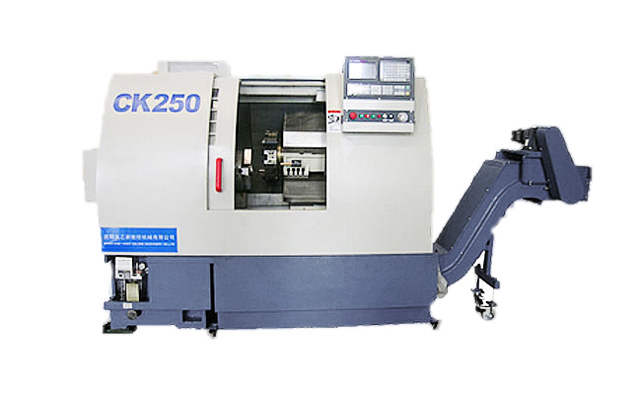

CK250型数控车床

发布时间:2017-10-18  文章来源:天乙新数控机械

机床简介

  CK系列数控车床是万能型数控车床,它集国内外同类型数控车床的优点:具有占地面积小、低能耗、高精度、高效率、高柔性、自动化程度高等优点。与国内外同类型产品相比另一个特点是性价比高;选用该系列机床可低投入,获得高收益。

机床特点

  CK系列产品结构特点:

  1、 机床采用平床身斜滑鞍设计、整体刚性好、排屑流畅、利于防护严密。

  2、 独有设计的主轴结构,高刚性、高精度、选用国内外高精密主轴轴承,可进行精密零件加工。

  3、 采用世界名牌的电动转塔刀架、定位准确、转位迅速、可靠性高。

  4、 机床采用进口线性导轨,实现无间隙传动,运动精确,低阻尼高精度,定位和重复定位精度高,便于维修。

  5、 机床采用进口滚动丝杠及丝杠专用轴承、螺母。有很高的精度和精度保持性。

  6、 主轴传动无齿轮,采用交流伺服变频电机或变频电机驱动,大扭距、宽调速、高转速、高精度、低噪音。

  7、 机床采用自动润滑系统,具有无油报警功能,以保障机械部件正常运转。

  8、 精心设计机床防护系统,外形美观,操作安全,无渗漏,易清理。

  9、 机床控制系统配置日本FANUC。也可根据用户需求配置德国SIEMENS等控制系统。

主要技术参数

项目型号 单位 CK250型
卡盘上径 mm 250
床身上回转直径 mm 520
滑板上回转直径 mm 280
最大切削直径 mm 350
最大车削长度 mm 500
Z向行程 mm 500
X向行程 mm 200
刀架工位数 工位 8/12
刀架转位时间 s/位 0.5
刀架对面边距 mm 320
刀方尺寸 mm 25×25
镗刀直径 mm 40
尾台套筒行程 mm 100
主电机功率 Kw 7.5
主轴转速 r/min 200-2000
主轴前轴承内径 mm 105
主轴前轴承内径 mm 95
主轴通孔径 mm 66
快移速度 X m/min 10
Z m/min 15
主轴中心距地面高度 mm 950
机床净重 Kg 3000
外型尺寸(长×宽×高) mm 1950×1600×1600
机床附件可供用户选择:尾台、自动棒料架、自动对刀仪、冷却系统、自动排屑器等。
以上参数仅供参考
