机床简介TY-GD35型数控刮(锪)打钻中心孔机床加工视频

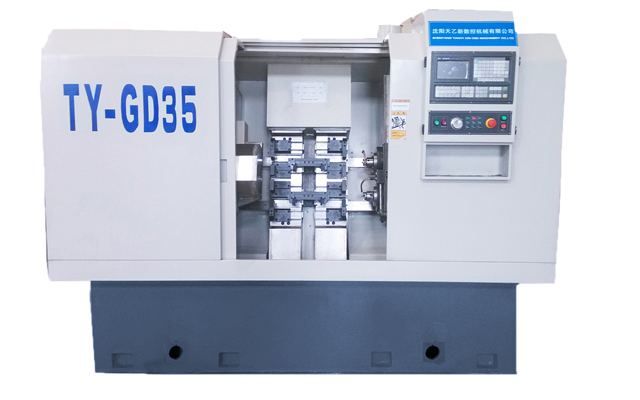

机床简介
TY-GD35型数控刮(锪)打钻中心孔机床是在TY-ZTX5060-2型数控铣端面钻中心孔机床上改进设计后而开发的高精度、高效率产品。
该产品延用原铣打机布局结构,保留左右铣、钻动力主轴箱的功能(X、Y坐标轴),取消床身中央的工件夹具进给功能(Z坐标轴),对应四个主轴重新设计,液压自定心夹具可一次装夹两个工件,同时完成刮打工艺要求,效率翻一番,加工精度高且稳定。
机床特点
TY-GD35型数控刮打机是在TY-ZTX5060-2型三坐标铣打机上改制而成,改动点有:
1、取消原铣打机Z坐标轴运动,在原Z轴坐标滑板上再增加两个液压自定心夹具。变成四个液压自定心夹具,可同时夹持两个工件进行刮削加工。
2、左、右共四个主轴分别装上刮刀,同时完成两个工件的刮削。
该机床除具有原数控铣打机的全部特点外,最大的特点是:生产效率高,一台产量顶2.5台,可获得极高的技术经济效益。
技术参数
TY-GD35型数控刮(锪)打钻中心孔机床是在TY-ZTX5060-2型数控铣端面钻中心孔机床上改进设计后而开发的高精度、高效率产品。
该产品延用原铣打机布局结构,保留左右铣、钻动力主轴箱的功能(X、Y坐标轴),取消床身中央的工件夹具进给功能(Z坐标轴),对应四个主轴重新设计,液压自定心夹具可一次装夹两个工件,同时完成刮打工艺要求,效率翻一番,加工精度高且稳定。
机床特点
TY-GD35型数控刮打机是在TY-ZTX5060-2型三坐标铣打机上改制而成,改动点有:
1、取消原铣打机Z坐标轴运动,在原Z轴坐标滑板上再增加两个液压自定心夹具。变成四个液压自定心夹具,可同时夹持两个工件进行刮削加工。
2、左、右共四个主轴分别装上刮刀,同时完成两个工件的刮削。
该机床除具有原数控铣打机的全部特点外,最大的特点是:生产效率高,一台产量顶2.5台,可获得极高的技术经济效益。
技术参数
项目型号 | 单位 | TY-GD35型 |
加工直径范围 | mm | 21-35 |
加工长度范围 | mm | 350-600 |
左右主轴转速范围 | r/min | 250-1200 |
主电机功率 | kw | 5.5+5.5 |
主轴数 | 2+2 | |
左、右主轴行程(X、Y) | mm | 160 |
X、Y轴伺服电机扭矩 | N.M | 15 |
工件自定心夹具 | 2+2 | |
复合刮刀最大直径 | mm | 45 |
冷却泵 | L/min | 25L 4m |
数控系统 | 广数 | |
机床净重 | kg | 6500 |
机床外型(长×宽×高) | mm | 1860×1650×1900 |
因技术进步,以上参数如有变化,恕不另行通知
