机床简介

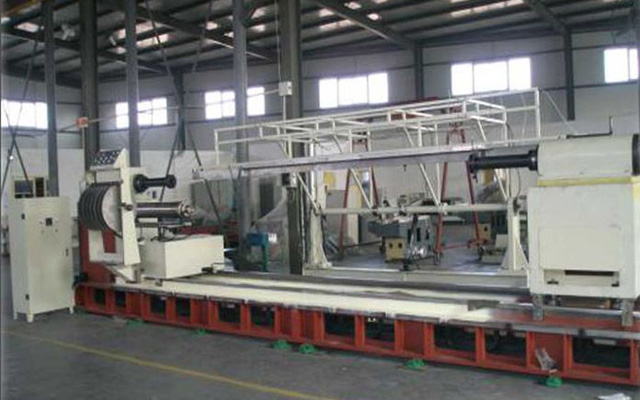

电容套管芯子包绕机是为输变电行业卷制电容套管的设备，现已形成了从110千伏安、220千伏安、550千伏安至1100千伏安系列产品。
机床特点
工件芯轴与主轴法兰、尾台法兰连接起来，主轴可带动芯轴旋转，此时送纸车移到预定位置，将纸卷到芯轴上。主轴开始旋转时，送纸车移动一个距离，即主轴每转一转，送纸车行走固定距离，行走到预定长度送纸车再返回，依次往返可卷制出大的电容。在包绕过程中纸通过热辊去除潮气，烘灯进行烘干。主轴转数、小车行走速度是通过变频器来调整的。
主要技术参数
| 项目内容 | TY-BR050 |
| >110kv,<500kv | |
| 主轴中心距地面高度 | 1220mm |
| 工件最大直径 | 500mm |
| 工件最大重量 | 2000Kg |
| 工件最大长度 | 3000-5000mm |
| 主轴法兰与尾台法兰最大距离 | 5000mm |
| 主电机功率 | 11kw |
| 主轴转速范围 | 15-240r.p.m |
| 主轴每转送纸车行走距离 | 可调 |
| 纸带宽度和数量 | 90×6 |
| 纸盘最大外径 | 450mm |
| 卷制架机动偏转角 | ±15°-20° |
| 热辊升降速度 | 360mm/min |
| 热辊表面温度 | 260±20℃ |
| 纸卷安装数 | 6个 |
| 铝箔安装数 | 2个 |
| 烘灯架长度 | 5500mm |
| 烘灯管数（700W/根） | 9根 |
| 烘烤温度范围 | 80±20℃ |
| 切纸头电机功率 | 2.2Kw |
| 切纸刀转数 | 2800r.p.m |
| 数控系统 | 广州数控 |
| X轴伺服电机 | 15Nm |
| Z轴减速电机（齿条传动） | 2.2 Kw |
