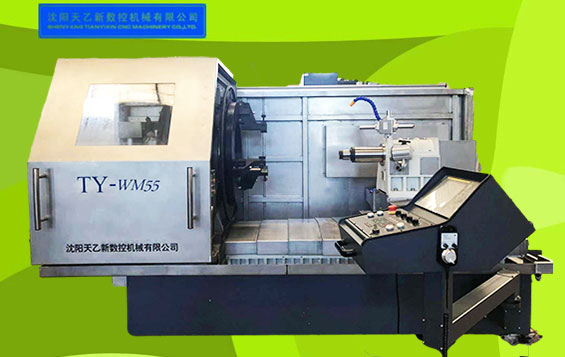

TY-WM型 系列数控外圆磨床

     一.机床简介

        TY-WM 型系列数控外圆磨床是为半导体行业和太阳能光伏行业的大规格管类和盘类件磨削加工而设计的两坐标联动数控专用机床。可用于磨削石英、陶瓷、硅等材料的大规格管类和盘类零件的外圆、内圆、端面及倒角等。

       该机床设计为卧式平床身布局，由床身、主轴箱、滑鞍、滑板、磨头总成、X/Z轴滚珠丝杠螺母副及伺服电机、大通孔轻型三爪自定心卡盘、专用可调夹爪、工件辅助支撑装置、电箱、水箱、防护罩、冷却系统、润滑系统等电气系统等构成。

     二.机床特点

1、机床主要部件采用铸件，具有变形量小、刚性高、稳定性好等特点；

2、选用线性导轨导向，强度高、精度好、耐磨性好；

3、高精度滚珠丝杠螺母副传动，有效消除传动间隙；

4、进给轴伺服电机驱动，进给精度精确可靠，响应速度快，无级变速；

5、配备大通孔轻型三爪自定心卡盘，专用可调夹爪，装卸工件方便，方便进一步精确调整工件装夹，减少误差和废品率；

6、主轴后端配备工件辅助支撑装置，方便装夹较长的管件；

7、主电机和磨头电机均为交流伺服主轴电机（其中磨头电机可选配磨削电主轴），转矩特性好，恒功率调速范围大，有效保证砂轮磨削性能；

8、大通孔主轴，满足更大范围的管件加工；

9、大流量机床冷却水泵，保证磨削过程中得到充分的冷却；

10、半封闭防护，加工区隔离，使机床加工过程更安全、干净，外观更整洁、美观；

11、配备完整的冷却系统、润滑系统、电气系统、数控系统，实现机床加工高度自动化。

      三.主要技术参数
