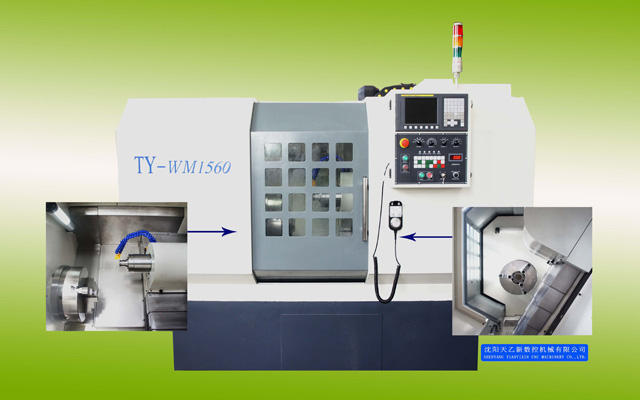

TY-WM1560型数控外圆磨床

发布时间:2017-10-24  文章来源:天乙新数控机械

机床简介

    TY-WM1560型数控外圆磨床是为陶瓷和石英行业磨削加工设计的两坐标联动内、外圆磨床。可用于磨削陶瓷、石英、玻璃等零件的外圆、内圆及端面。

机床特点

  1、采用铸件床身,主要结构件均为铸件,具有变形量小、刚性高、稳定性好等特点;
        2、选用德国进口博世力士乐线性导轨,强度高、精度好、耐磨性好;
        3、高精度滚珠丝杠螺母副传动,有效消除传动间隙;
        4、伺服电机驱动,进给精度精确可靠,无级变速;
        5、内防护在导轨和丝杠防护的基础上,滚珠丝杠增加弹性螺旋保护套,双层保护;
        6、水泵加装流量控制开关,实现断水报警,报警机床停止加工(主轴、磨头、各进给轴停止动作),避免工件破废;
        7、机床为全封闭防护,使机床加工过程更安全、干净,外观更整洁、美观;
        8、配备完整的断水检测、冷却系统、润滑系统、电气系统、数控系统,实现机床加工操作高度自动化。

 主要技术参数

项目 单位 TY-WM1560
卡盘直径 400
主轴通孔直径 62
X轴行程 450
Z轴行程 300
主轴转速范围 r.p.m 10-100
磨头转速 r.p.m 2000-6000
最小脉充当量 mm 0.001
数控系统   发那科(西门子、广数任选)
X轴伺服电机 Nm 22
Z轴伺服电机 Nm 12
主电机功率 Kw 4
磨头电机功率 KW 7.5
机床净重 Kg 5000
机床外形尺寸 mm 2300×1775×1700
